Avec filtre EMI et unité de freinage intégré



Tension d'entrée : 3X400Vac

Disponible également en 1X230Vac, 3X230Vac, 3X400Vac



BDI50 Variateur compact V/f et sensorless, de 0,4kW à 11 kW

* Alimentation:
- 1 x 200…240Vca, 50/60Hz (modèles -2M)
- 3 x 200…240Vca, 50/60Hz (modèles -2T)
- 3 x 380…480Vca, 50/60Hz (modèles -4)


* Puissances moteurs de 0,4kW (0,5Hp) à 11kW (15Hp)
* Certifications: CE, cULus



Caractéristiques Générales:

  • Type de moteur : Asynchrone
  • Modalités de commande : Commande V/f, commande Sensorless (SLV)
  • Fréquence de sortie max. 599Hz
  • Filtre secteur intégré (modèles -2M et -4)
  • RFI-Jumper pour reseaux IT
  • Module de freinage dynamique intégré dans les modèles -4
  • Surcharge 150%/1min
  • 8 vitesses préconfigurées
  • Logiciel de programmation multilingue
  • Clavier de programmation intégré
  • 2 Entrées analogiques :  AVI: 0~10V/2~10V, ACI: 0~20mA / 4~20mA
  • 1 Sortie analogique : 0-10V
  • 5 Entrées numériques (PNP / NPN modèles distincts)
  • Sortie numérique : 1, relais
  • Protection entrée moteur : par PTC (AVI)
  • Ligne série RS485 (Modbus RTU/ASCII)
  • Protocole Bacnet intégré
  • Interfaçage avec les bus de champs les plus utilisés, via des modules de communication ProfiBus, CANopen, DeviceNet, TCP-IP
  • Degré de protection IP20



Panoramique

Variateur compact V/f et sensorless, de 0,4kW à 11 kW

La gamme de variateurs BDI50 concentre en un seul produit compact toutes les caractéristiques nécessaires aux modernes processus industriels, tout en répondant aux exigences des installateurs et des intégrateurs de systèmes, lesquels recherchent des solutions techniques avancées, pratiques et, surtout, efficaces en termes d’espace, de coûts et de facilité d’utilisation.

Simple et performant, le variateur BDI50 assure une grande flexibilité pour une intégration de système aisée, grâce à sa parfaite compatibilité (standard ou avec des modules en option) avec la plupart des protocoles de communication.

L’interface conviviale et la facilité d’utilisation font du variateur BDI50 la solution idéale pour n’importe quel utilisateur et pour une multitude d’applications.

> Commande de moteur Sensorless et V/f
> Dimensions compactes et interface intuitive intégrée
> Haute flexibilité pour faciliter l’intégration de système
> Conformité aux standards internationaux.



Fonctions:

  • Clavier intégré avec potentiomètre
  • Calibrage automatique
  • Compensation de couple et de coulissement
  • 8 vitesses préconfigurées
  • Freinage CC
  • Commande frein mécanique
  • Commande PID
  • Boost de couple
  • Commande ventilateurs
  • Fonction AVR
  • Prévention « intelligente » des surtensions
  • Communication MODBUS et BACNET intégrée
  • Redémarrage automatique après une coupure secteur momentanée
  • Protections contre la surchauffe du moteur par PTC
  • Protection contre le décrochage
  • Réglage automatique de la fréquence de commutation en fonction de la température



Options/accessoires

  • Unité de reproduction des paramètres
  • Câble de connexion PC (RJ45/USB)
  • Kit de montage sur barre DIN pour les tailles 1 et 2
  • Modules d’interface avec le bus de champ (Profibus, CANopen, DeviceNet, TCP-IP)
  • Résistance de freinage
  • Inductances

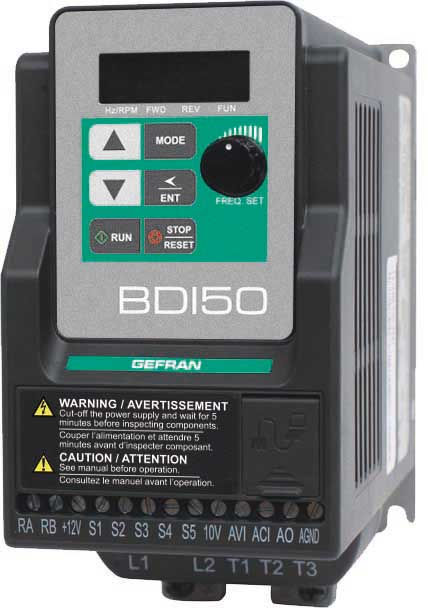

BDI50 Gefran | Variateur compact V/f et sensorless | 3x400Vac

Puissance
  • Les variateurs sont stockés jusqu'à une certaine taille en nos locaux.

    Pour les autres tailles, nous vous indiquerons les délais après commande ou demande direct (généralement stocké chez le fabricant en Italie)

  • Après réception de commande, nous vous contacterons dans les plus bref délais afin de convenir des modalités de livraison (standard ou express) et de paiement (virement bancaire ou carte de crédit).
